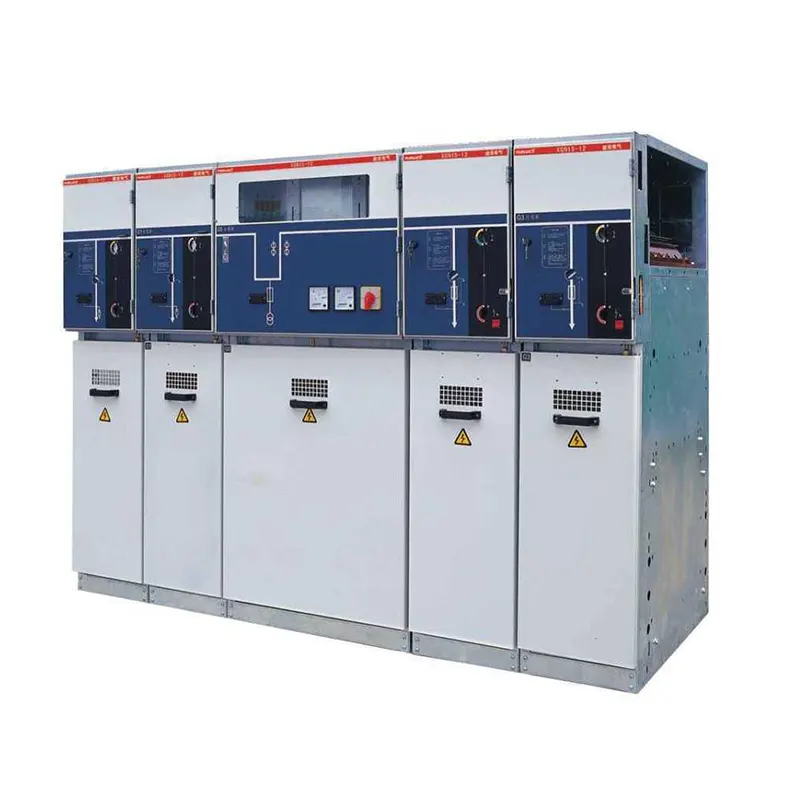

Unidad principal del anillo cubierto de metal

La unidad principal del anillo es un equipo eléctrico encerrado en metales. El término "anillo" se refiere al hecho de que cada gabinete de aparamblaje es capaz de transmitir alimentación de línea dentro de un anillo. Se puede suministrar desde el extremo eléctrico izquierdo o derecho. Si el extremo eléctrico izquierdo falla, el extremo eléctrico derecho seguirá funcionando correctamente, asegurando que la carga de interruptores funcione correctamente. Es una forma de no solo mantener el tiempo de actividad del equipo, sino también garantizar la productividad.

UnosLas unidades principales de anillo con metal se utilizan en sistemas de energía de 40.5kV para conectar y desconectar las corrientes de carga, controlar y proteger los sistemas de energía y las líneas de distribución. Como suministro de alimentación de red de anillo y equipo de suministro de alimentación de terminal, la aparición se usa ampliamente en subestaciones, empresas industriales y mineras, edificios de gran altura, vecindarios residenciales, subestaciones preinstaladas y otros lugares.

El interruptor principal del producto generalmente adopta el interruptor de carga, y es principalmente un interruptor de carga SF6. La protección del transformador adopta la combinación de combinaciones de LBS y fusibles, que es más rentable que el interruptor de tipo de circuito de vacío, ocupa un área más pequeña y es más fácil de instalar y expandir.

La unidad principal del anillo con metal con el anillo de metal tiene las ventajas de instalación simple, vida útil larga, sin mantenimiento para la vida, operación segura y estable. Además del interruptor de carga SF6 estándar, también se puede equipar con interruptor de desconexión, interruptor de circuito de vacío, interruptor de conexión a tierra, etc.

Estructura estacionaria

La carga de interruptores consta de compartimentos de bus y un compartimento de interruptor de circuito que se sellan herméticamente con gas SF6.

● Recinto de acero inoxidable soldado

● Diseño modular

● conducto para alivio de presión

● Paneles acoplados por conectores de bus de enchufes

● Conexión de conexión de cable Cono de cono interno en el sistema

PRECAUCIONES DE PRODUCTOS:

1. Temperatura del aire ambiente: -15 ℃ ~+40 ℃;

2. Humedad ambiental: es necesario garantizar que la humedad relativa diaria promedio no sea mayor al 95%, mientras que la humedad relativa mensual promedio no es mayor al 90%;

3. La altitud horizontal del sitio de instalación del gabinete debe ser inferior o igual a 3000 metros;

4. Sísmico: la intensidad sísmica no es más de 8 grados;

5. Aire ambiental: no debe estar obviamente contaminado por gases corrosivos o combustibles, vapor de agua, etc.; 6. Contaminación obvia;

6, la unidad principal del anillo con metal se debe instalar en el lugar sin una suciedad grave y una vibración violenta frecuente, las duras condiciones de diseño de gravedad deben cumplir con los requisitos del nivel I.

7 、 Si tiene alguna pregunta sobre las condiciones de instalación del producto, puede contactarnos para proporcionar soluciones factibles.
