Transformador tipo seco: ¿Qué debes saber antes de elegir uno?

1. ¿Qué es un transformador tipo seco?

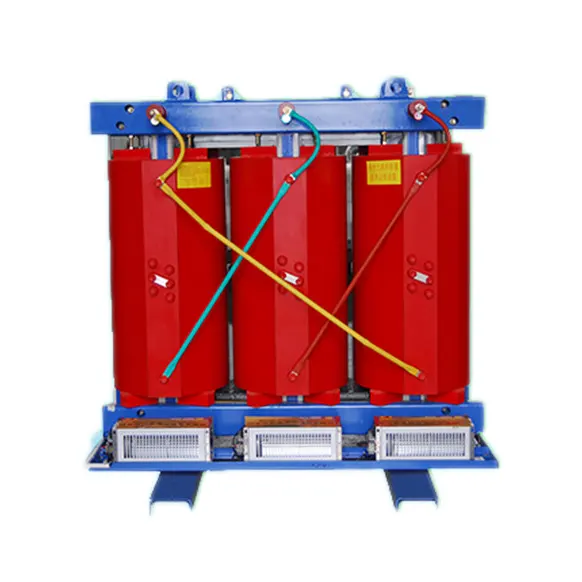

A transformador tipo seco es un dispositivo eléctrico estático que transfiere energía por inducción electromagnética sin utilizar líquido (aceite) para aislamiento o refrigeración. En cambio, su núcleo y sus devanados están encapsulados en materiales aislantes sólidos como resina epoxi o poliéster, y el calor se disipa mediante circulación de aire natural o forzada.

Este diseño elimina por completo el riesgo de fugas de aceite e incendios, lo que convierte a los transformadores de tipo seco en la opción preferida para instalaciones interiores, edificios densamente ocupados y áreas ambientalmente sensibles.

2. Ventajas clave y aplicaciones típicas

Aplicaciones comunes:

Hospitales, centros de datos, edificios de gran altura
Plantas industriales (químicas, textiles, mineras)
Sistemas de energía renovable (eólica terrestre, solar)
Plataformas marinas y offshore (con cerramientos adecuados)
Limitaciones a tener en cuenta:
Costo inicial más alto que los transformadores llenos de aceite
Menor eficiencia de disipación de calor: generalmente limitada a clasificaciones inferiores a ~2000 kVA en diseños estándar
Ruido audible ligeramente más alto en algunos casos

3. Dos tipos principales: VPI frente a bobina fundida

Consejo de selección: si su sitio tiene mucha humedad, gases corrosivos o lavados frecuentes, elija la ​​bobina fundida. Para ambientes interiores limpios y secos, VPI ofrece el mejor valor.

4. Parámetros de selección clave

Consígalos correctamente antes de especificar un transformador.

5. Conceptos básicos de instalación y puesta en servicio

Un buen transformador puede fallar prematuramente si la instalación es descuidada. Siga estos puntos críticos.

Ubicación y autorización

• Instálelo en un área seca y bien ventilada, libre de gases corrosivos, goteos de agua y riesgo de inundaciones.

• Mantenga un espacio libre de al menos 12 a 18 pulgadas (30 a 45 cm) alrededor del gabinete para que circule el aire.

Cimentación y montaje

• Colóquelo sobre una base nivelada y resistente a las vibraciones que pueda soportar todo el peso.

• Utilice almohadillas antivibración si es posible que se produzca resonancia en el suelo.

Conexiones eléctricas: qué hacer

• Utilice enlaces flexibles de cobre/aluminio a los terminales; esto evita que la tensión mecánica tire de los casquillos.

• Apriete todas las conexiones atornilladas según los valores de torsión especificados en el manual. Apretar demasiado puede dañar las roscas; un ajuste insuficiente provoca puntos calientes.

• Puesta a tierra: Conecte sólidamente tanto el recinto como el punto neutro a la red de tierra de la estación.

Comprobaciones previas a la puesta en servicio

Prueba de resistencia de aislamiento: Utilice un megaóhmetro (escala de 500 V o 1000 V). Valor mínimo aceptable: 2 MΩ por kV de tensión nominal. Si es más bajo, seque los devanados antes de energizarlos.
Verifique que todas las terminaciones internas coincidan con el diagrama de la placa de identificación.
Pruebe el funcionamiento del ventilador y las alarmas del termostato/termistor antes de activarlo.

6. Operación y mantenimiento diarios: el verdadero trabajo

Recuerde: Un mantenimiento bajo no significa que no haya mantenimiento. Un poco de cuidado contribuye en gran medida a lograr una vida útil de 20 a 30 años.

Limpieza: la prioridad número uno

La acumulación de polvo es el mayor enemigo de los transformadores de tipo seco. Atrapa el calor, promueve la descarga parcial y reduce la rigidez dieléctrica.

Limpie al menos una vez al año y más a menudo en áreas polvorientas o industriales.
Utilice una aspiradora con una boquilla no metálica o aire comprimido seco a < 25 psi (170 kPa); nunca utilice alta presión, ya que puede dañar el aislamiento o forzar el polvo a mayor profundidad.

Inspecciones visuales y mecánicas (cada 6 a 12 meses)

Monitoreo de aislamiento

• Registre los valores de resistencia de aislamiento cada año (o después de trabajos importantes).

• Compare con lecturas anteriores: una tendencia bajista constante es una señal de advertencia incluso si el valor absoluto todavía está por encima del mínimo.

7. Fallos comunes y soluciones prácticas

8. Referencia rápida: lista de verificación de selección

1. ☐ Cálculo de carga + 20‑25% de margen

2. ☐ La clasificación de voltaje coincide con el sistema

3. ☐ Clase de aislamiento: F o H, según la temperatura ambiente.

4. ☐ Tipo: VPI (interior limpio) frente a bobina fundida (duro)

5. ☐ Clasificación IP: IP20 (interior) / IP23+ (exterior/húmedo)

6. ☐ Enfriamiento: natural o asistido por ventilador

7. ☐ Se verifica el espacio libre, la ventilación y la carga del piso.

8. ☐ Valores de conexión a tierra y de par documentados

A transformador tipo secoes una inversión en seguridad, confiabilidad y cumplimiento ambiental. Su éxito en el campo depende menos de la placa de identificación y más de tres opciones prácticas:

• Seleccione con márgenes realistas y protección del medio ambiente.

• Instale con cuidado: buenas conexiones y buen aire.

• Manténgalo con una limpieza periódica y un seguimiento basado en tendencias.

Haga bien estas tres cosas y su transformador tipo seco le brindará décadas de servicio sin problemas.
