¿Cómo funciona un disyuntor de vacío en los sistemas de distribución de energía modernos?

Resumen del artículo

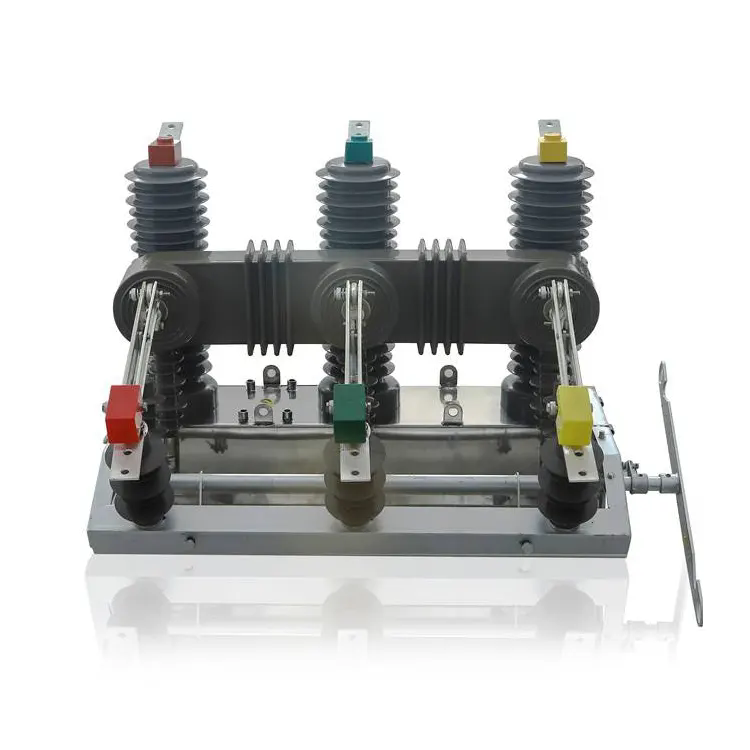

A Disyuntor de vacío (VCB)Es uno de los dispositivos de conmutación más confiables utilizados en sistemas de distribución de energía de media tensión. Protege los equipos eléctricos de sobrecargas y cortocircuitos al interrumpir rápidamente el flujo de corriente en un entorno de vacío. Este artículo explica cómo funciona un disyuntor de vacío, su estructura, principios de funcionamiento, principales ventajas, parámetros técnicos y escenarios de aplicación comunes. También aborda las preocupaciones típicas que tienen los compradores al seleccionar un VCB para instalaciones industriales o de servicios públicos.

Tabla de contenido

• Introducción a los disyuntores de vacío
• Cómo funciona un disyuntor de vacío
• Componentes principales de un disyuntor de vacío
• Parámetros técnicos clave
• Ventajas de los disyuntores de vacío
• Aplicaciones comunes
• Cómo elegir el disyuntor de vacío adecuado
• Preguntas frecuentes
• Conclusión

Introducción a los disyuntores de vacío

Los sistemas de energía eléctrica requieren equipos de protección confiables para mantener la seguridad y la estabilidad. Cuando ocurren condiciones anormales como cortocircuitos o sobrecargas, los dispositivos de protección deben interrumpir la corriente inmediatamente para evitar daños al equipo y riesgos de incendio. Entre las diversas tecnologías de conmutación, laDisyuntor de vacío (VCB)se ha convertido en la solución preferida para redes de media tensión que van desde 3,6 kV a 40,5 kV.

Un disyuntor de vacío interrumpe la corriente eléctrica utilizando el vacío como medio de extinción del arco. En comparación con los disyuntores de aceite tradicionales o los disyuntores de aire, la tecnología de vacío ofrece mayor confiabilidad, vida útil más larga y requisitos mínimos de mantenimiento. Estas ventajas hacen que los VCB se utilicen ampliamente en plantas de energía, instalaciones industriales, subestaciones y sistemas eléctricos comerciales.

Fabricantes comoDÍAhan desarrollado soluciones avanzadas de disyuntores de vacío que respaldan un funcionamiento estable en entornos eléctricos exigentes. Estos productos están diseñados para ofrecer un rendimiento de conmutación rápido, una alta resistencia del aislamiento y una extinción constante del arco.

Cómo funciona un disyuntor de vacío

El principio de funcionamiento de un disyuntor de vacío se basa en interrumpir un arco eléctrico dentro de una cámara de vacío sellada. La ausencia de moléculas de gas permite que el arco se extinga rápidamente cuando la corriente pasa por cero.

El proceso de trabajo se puede explicar a través de varios pasos clave:

• Operación normal– Durante el funcionamiento estándar, los contactos del disyuntor permanecen cerrados, permitiendo que la corriente fluya a través del circuito.
• Detección de fallas– Cuando ocurre una falla como sobrecarga o cortocircuito, el sistema de protección envía una señal al mecanismo del interruptor.
• Separación de contacto– El mecanismo de operación separa rápidamente el contacto móvil del contacto fijo dentro del tubo de vacío.
• Generación de arco– A medida que los contactos se separan, se forma un arco eléctrico debido al alto flujo de corriente.
• Extinción del arco– En la cámara de vacío, el vapor metálico de los contactos forma un arco de plasma que se apaga rápidamente en el siguiente punto cero de la corriente.
• Interrupción actual– Una vez extinguido el arco, el vacío proporciona una alta rigidez dieléctrica, evitando que el arco se vuelva a encender.

Debido a que el ambiente de vacío tiene una presión extremadamente baja, la duración del arco es muy corta. Esto permite que los disyuntores de vacío interrumpan la corriente de manera más eficiente y segura que muchos tipos de disyuntores tradicionales.

Componentes principales de un disyuntor de vacío

Un disyuntor de vacío típico consta de varios componentes esenciales que trabajan juntos para garantizar una protección confiable del circuito.

• Interruptor de vacío– El componente central responsable de la extinción del arco.
• Contacto fijo– Contacto eléctrico estacionario dentro del interruptor.
• Contacto en movimiento– Conectado al mecanismo operativo y se mueve durante la conmutación.
• Mecanismo operativo– Sistema mecánico o accionado por resorte que abre y cierra los contactos.
• Vivienda aislante– Proporciona aislamiento y protección estructural.
• Circuito de control– Envía señales para funcionamiento automático o manual.

Estos componentes están cuidadosamente diseñados para garantizar durabilidad y operación precisa, incluso bajo ciclos de conmutación repetidos.

Parámetros técnicos clave

Al seleccionar un disyuntor de vacío, los ingenieros y gerentes de compras suelen evaluar varias especificaciones técnicas.

A los fabricantes avanzados les gustaDÍAdiseñan sus disyuntores de vacío para cumplir con los estándares internacionales y ofrecer un rendimiento constante en entornos energéticos exigentes.

Ventajas de los disyuntores de vacío

Los disyuntores de vacío han reemplazado gradualmente muchas tecnologías de disyuntores tradicionales debido a sus numerosas ventajas.

• Alta confiabilidad– La tecnología de vacío garantiza una extinción estable del arco y un rendimiento de conmutación constante.
• Larga vida útil– El tubo de vacío experimenta un desgaste mínimo en comparación con los interruptores a base de aceite.
• Bajo mantenimiento– No se requiere reemplazo de aceite ni recarga de gas.
• Diseño compacto– El tamaño más pequeño permite una fácil integración en los paneles de distribución.
• Seguridad ambiental– Los interruptores de vacío eliminan los riesgos asociados con fugas de aceite o emisiones de gases.
• Velocidad de conmutación rápida– La rápida extinción del arco mejora la protección del sistema.

Estas ventajas hacen de la tecnología VCB una solución ideal para las redes de distribución de energía modernas.

Aplicaciones comunes

Los disyuntores de vacío se utilizan ampliamente en diferentes industrias y sistemas eléctricos.

• Redes de distribución de energía de media tensión
• Plantas de fabricación industriales
• Instalaciones de generación de energía
• Subestaciones y estaciones transformadoras
• Minería e industria pesada
• Edificios comerciales e infraestructura.

En estos entornos, una protección confiable del circuito es fundamental para mantener un suministro de energía estable y evitar costosos tiempos de inactividad.

Cómo elegir el disyuntor de vacío adecuado

Seleccionar el disyuntor de vacío correcto implica evaluar varios factores relacionados con los requisitos del sistema y las condiciones operativas.

• Clasificación de voltaje– Asegúrese de que el disyuntor coincida con el nivel de voltaje del sistema.
• Capacidad de cortocircuito– Elija un interruptor capaz de manejar la corriente de falla máxima esperada.
• Tipo de instalación– Los entornos de instalación en interiores o exteriores pueden requerir diseños diferentes.
• Frecuencia de funcionamiento– Los sistemas con conmutación frecuente pueden requerir interruptores con mayor resistencia mecánica.
• Confiabilidad del fabricante– La elección de un proveedor experimentado garantiza la calidad del producto y el soporte técnico.

Fabricantes profesionales comoDÍAProporciona una gama de modelos de disyuntores de vacío diseñados para satisfacer diversos requisitos industriales y de servicios públicos.

Preguntas frecuentes

P1: ¿Qué rango de voltaje es adecuado para los disyuntores de vacío?

Los disyuntores de vacío están diseñados principalmente para aplicaciones de media tensión, que normalmente oscilan entre 3,6 kV y 40,5 kV. Se instalan comúnmente en sistemas de distribución, subestaciones y redes eléctricas industriales.

P2: ¿Por qué se utiliza el vacío como medio de extinción del arco?

El vacío tiene una rigidez dieléctrica extremadamente alta y muy pocas moléculas de gas. Este entorno permite que el arco se extinga rápidamente cuando la corriente pasa por cero, lo que hace que el proceso de interrupción sea eficiente y confiable.

P3: ¿Cuánto dura un disyuntor de vacío?

Un disyuntor de vacío bien diseñado puede alcanzar una vida mecánica de hasta 30.000 operaciones o más. La vida útil real depende de la frecuencia de conmutación, las condiciones de carga y las prácticas de mantenimiento.

P4: ¿Son los disyuntores de vacío respetuosos con el medio ambiente?

Sí. Los disyuntores de vacío no utilizan petróleo ni gas SF6 como medio de extinción del arco, lo que reduce los riesgos medioambientales y simplifica el mantenimiento.

Conclusión

Los disyuntores de vacío desempeñan un papel crucial en la protección de los sistemas eléctricos modernos. Su rápida capacidad de extinción del arco, su larga vida útil y sus mínimos requisitos de mantenimiento los convierten en una solución eficiente para la distribución de energía de media tensión. A medida que las industrias continúan exigiendo una infraestructura eléctrica confiable y segura, la adopción de tecnología de conmutación por vacío continúa creciendo en todo el mundo.

Con una amplia experiencia en fabricación y capacidades de ingeniería avanzadas,DÍAproporciona soluciones de disyuntores de vacío de alta calidad diseñadas para un rendimiento estable y confiabilidad a largo plazo. Si busca equipos de protección de circuitos confiables para aplicaciones industriales o de servicios públicos, el proveedor adecuado puede marcar una diferencia significativa.

Para detalles del producto, especificaciones técnicas o soluciones personalizadas,contáctanoshoy. El equipo profesional de DAYA está listo para ayudarlo a encontrar el disyuntor de vacío más adecuado para su proyecto de distribución de energía.
