¿Cómo funciona un disyuntor de vacío?

Elinterruptor de vacíoes una tabla de conmutación indispensable en el sistema de alimentación. Se compone principalmente de tres partes: marco, cámara de extinción de arco (es decir, burbuja de vacío) y mecanismo operativo. Entre ellos, el circuito conductor es la parte central del interruptor de circuito, que se compone cuidadosamente de las varillas conductoras de entrada y salida, soportes aislantes, abrazaderas conductoras, conexiones blandas y cámaras extinguantes de arco al vacío.

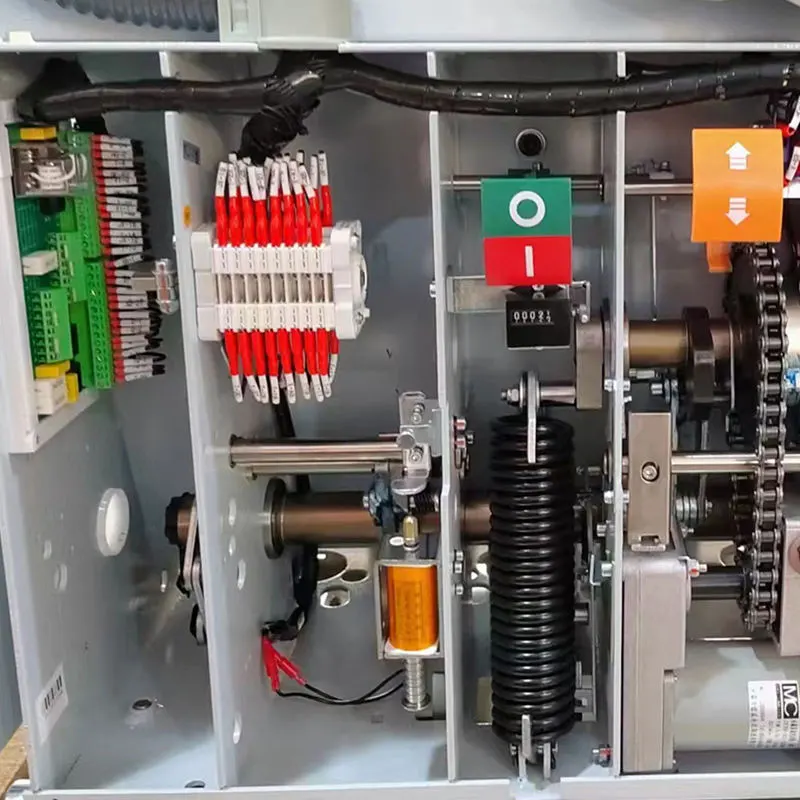

El mecanismo operativo es responsable de ejecutar las operaciones de cierre y apertura del interruptor de circuito, incluidos resortes de cierre, sistemas de almacenamiento de energía, liberaciones de sobrecorriente, bobinas de apertura y cierre y otros componentes. Cuando se trabaja, el mecanismo logra un control preciso de la corriente a través del almacenamiento de energía eléctrica, apertura y cierre eléctrico, y funciones manuales.

Cuando la corriente alcanza el valor predeterminado, elinterruptor de vacíoUtilizará las características actuales de cruce cero en un entorno de alto vacío para extinguir el arco a través de la rápida difusión de plasma, cortando efectivamente la corriente. En el medio, implica múltiples pasos como el almacenamiento de energía y el cierre. A través de una serie de acciones mecánicas precisas, se garantiza la estabilidad y confiabilidad del disyuntor.

La operación de apertura es que cuando el disyuntor está en estado cerrado, se recibe la señal de apertura y el electroimán de apertura comenzará a funcionar, lo que hace que el núcleo de hierro se sienta atraído. Esta acción hará que la varilla superior en la liberación de apertura se mueva hacia arriba, lo que a su vez hace que el eje de viaje gire. Una serie de reacciones en cadena conducirán la varilla superior hacia arriba y empujarán la placa doblada, lo que hace que conduzca el medio eje para comenzar a girar en sentido antihorario. A medida que se desbloquean el medio eje y el balancín, el resorte de apertura entrará en vigencia inmediatamente, empujando elcortacircuitosPara completar la acción de apertura.
